Корректоры Итак, коректоры.Очень интересная,захватывающая тема.Широкое поле для опытов и ошибок трудных. Винил отложим на время а обсудим CD-буферы.У них схема попроще итребования помягче.
Что собой представляетзвуковой тракт CD:
Что собой представляетзвуковой тракт CD:
Типичная схема:
Цифро-аналоговый преобразователь, фильтр нижних частот, усилитель линейного выхода.
Цифро-аналоговый преобразователь, фильтр нижних частот, усилитель линейного выхода.
ФНЧ подробнее

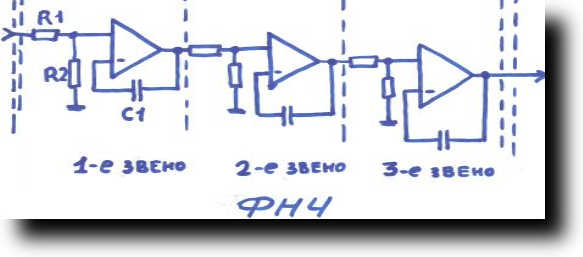

Кто умеет считать? Правильно: три одинаковых интегратора на ОУ. Читаем схему. На входе 2-4V переменки; R1R2 делят на тысячу, ОУ усиливает в тысячу и заодно фильтрует до 20КГц. На выходе наши входные 2-4V. И так три раза. И из этого Вы хотели услышать МУЗЫКУ. Так между прочим работает и знаменитая S..."900". Спрашивается: зачем Ослаблять-Усиливать, О-У, О-У? Мазохизм какой- то. А надо лишь сгладить и повторить.
|
||||||
|

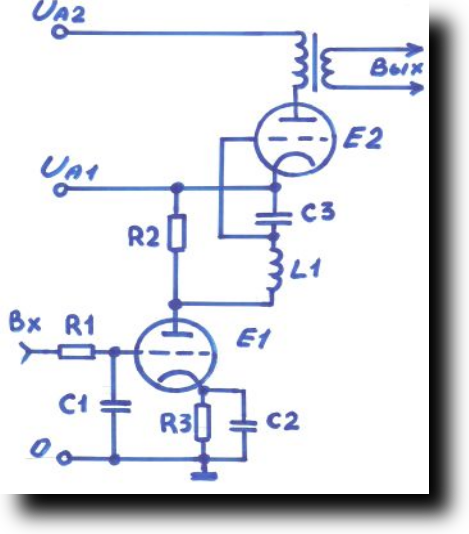

Если Вы открывали "УСИЛИТЕЛИ", то видели схему и, надеюсь, врубились. Теперь в ту схему вставим однозвенный фильтр первого порядка на 18КГц L1C3.
И ВСЁ!!! Первая лампа усиляет в 5 раз, вторая в 2, транс низит в 10 раз.То что надо. Ни запаздываний, ни обратных связей, ни трёх куч транзисторов в трёх ОУ. Звук прозрачный, воздушный, а самое главное- не напрягает. Проверено не раз. |
||||||
|
||||||
|
Винил-корректор. Конечно от его специфических проблем никуда не уйдёшь. Тщательная экранировка, поиск точки массы и т.п..Одна из проблем : самовозбуждение практически отпадает т.к. усиление каскадов небольшое но достаточное.
Вторая проблема: настройка АЧХ намного упрощается потому-что нет общей обратной связи и элементы фильтра непосредственно влияют на вид АЧХ.

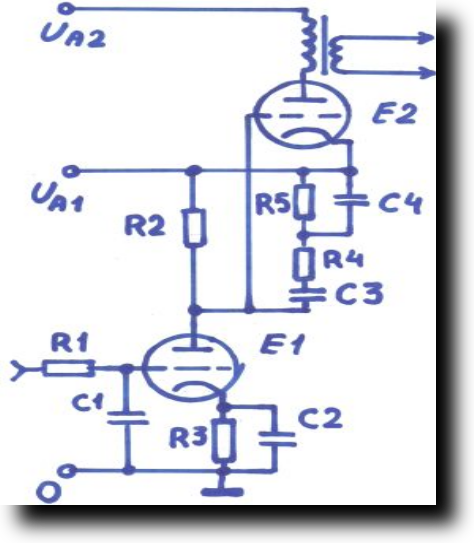

Фильтр на R2 C3 R4 R5 C4 настраиваем на стандартную кривую RIAA.
Опыт показывает, что в винил корректоре трудно обойтись триодами.
|
||||||
|
Скрепя сердце, ставлю пентоды и вынужденно обустраиваю им питание сеток. Но зато имеем громадный запас по усилению. Звук подкрашивается конечно, но кто-то в этом найдёт свою прелесть.
|
||||||
